設備型號

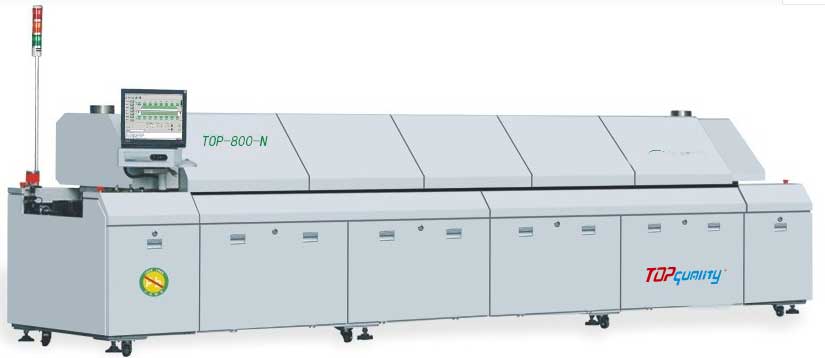

TOP-800-N

外形尺寸

5520x1430x1530mm

外觀顏色

灰

設備重量

2400kg

加熱溫區數量

上8/下8

加熱溫區長度

3110mm

冷卻區數量

上3/下3

整流板結構

小循環（選配微循環）

電源要求

3 phase,380V 50/60Hz

總功率

67KW

啟動功率

32KW

正常功率消耗

10KW

升溫時間

約20min

溫度控制范圍

室溫~300℃

溫度控制方式

PID閉環控制+SSR驅動（電腦+PLC)

溫度控制精度

+℃

PCB板溫分布偏差

+1.5℃

參數存儲

可存多種生產設置參數與狀況

異常報警

溫度異常（恒溫后超高溫或超低溫）

運輸系統

導軌結構

整體分段式

鏈條結構

雙鏈扣防卡板式

PCB最大寬度

400mm-500mm

導軌調寬范圍

50-450mm

部品高度

PCB板上/下各25mm

運輸方向

左→右 或 右→左

運輸導軌固定方式

前段固定或后端固定

運輸帶高度

900+20mm

運輸速度

300-2000mm/min

潤滑油自動加注

可設定各種自動加油或手動加油

冷卻系統

冷卻方式

強制空氣冷卻 或 冷水機冷卻

氮?dú)庀到y(tǒng)（預留）

帶“-N”標配包括氮?dú)饷荛]結構及管道，氮?dú)饬髁坑?jì)，冷水機

全氮?dú)庀到y(tǒng)

在上一欄氮?dú)忸A(yù)留的基礎上增加氧氣分析儀（插管式)即可

氮?dú)庀牧?/span>

標準寬度機（400mm Width):300-1000ppmO2ppm,10-20m3

/hr

N2 Consumption:加寬機（610mm Width):500-1000ppm at25-30m3/hr

中央支撐

可選配（如果選了中央支撐，就沒有網帶配備）

型號

KTR-800-N

外形尺寸

5520x1660x1530mm
